    - КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

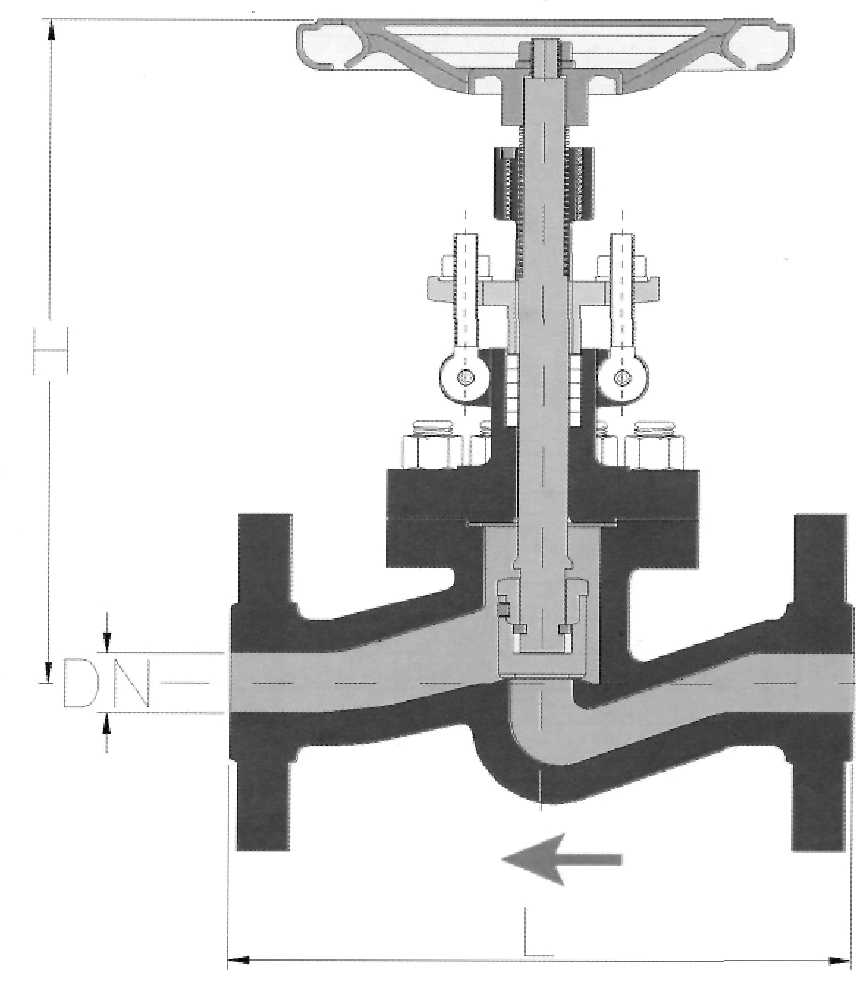

    Судовые клапаны запорные PN 63-160 чертёж № 01-018

    клапаны запорные высокого давления PN 63-160

    сталь GSC-25

    внутренние детали нерж. сталь

    размер по фланцам DIN 3202/EN 558

    фланцы в соотв. с DIN 2526, Form E (PN 63-160)

    допустимое рабочее давление и

    температура в соовт. с DIN 2401

    Проводимые среды: Пар, вода,масло, воздух и т.д.

    спецификация материалов:

    корпус: GSC-25        1.0619

    крышка: GSC-25        1.0619

    седло: нерж. сталь        1.4301

    тарелка: нерж. сталь        1.4021

    шток: нерж. сталь        1.4021


    ИНМОР | СУДОВОЙ КЛАПАН ЗАПОРНЫЙ PN 63-160 чертёж № 01-018


    тип 01-018

    требуется уравновешенная тарелка для рабочих давлений свыше:

    DN:

    65

    80

    100

    125

    150

    Bar:

    110

    64

    44

    30

    21


    DN

    L

    H

    D

    PCD

    отв.

    D

    PCD

    отв.

    KG

    KG




    PN63

    PN63

    PN63

    PN100

    PN 100

    PN 100

    PN63

    PN 100







    PN160

    PN 160

    PN 160


    PN 160

    15

    210

    260

    105

    75

    4x 14

    105

    75

    4x14

    10

    10

    20

    220

    285

    130

    90

    4x 18

    130

    90

    4x18

    16

    16

    25

    230

    300

    140

    100

    4x 18

    140

    100

    4x18

    18

    18

    32

    250

    325

    155

    110

    4x22

    155

    110

    4x22

    20

    20

    40

    260

    365

    170

    125

    4x22

    170

    125

    4x22

    28

    28

    50

    300

    385

    180

    135

    4x22

    195

    145

    4x26

    32

    36

    65

    340

    415

    205

    160

    8x22

    220

    170

    8x26

    48

    70

    80

    380

    440

    215

    170

    8x22

    230

    180

    8x26

    56

    82

    100

    430

    490

    250

    200

    8x26

    265

    210

    8x30

    86

    118

    125

    500

    550

    295

    240

    8x30

    315

    250

    8x33

    126

    160

    150

    450

    630

    345

    280

    8x33

    355

    290

    12x33

    160

    205



    Скачать техническую информацию и описание клапана: (570 kb) распечатать
